Вертикально-крановые

Вертикально-крановые редукторы

В400, А400, ВК350, ВК475, ВК550, ВКУ500, ВКУ610, ВКУ750

Редуктор вертикальный крановый цилиндрический трехступенчатый Тип ВК. Применяются на механизмах передвижения кранов и крановых тележек. Редуктор вертикальный крановый представляет собой трехступенчатую зубчатую передачу, состоящую из трех пар цилиндрических колес. Валы колес расположены в одной вертикальной плоскости, установлены на подшипниках качения и смонтированы в чугунном корпусе. Корпус состоит из трех частей и имеет разъемы в вертикальной и горизонтальной плоскостях. Редукторы допускают реверсивную работу, предназначены для изменения крутящего момента и частоты вращения в диапазоне передаточных чисел от 18 до 125. Редукторы типа ВК рассчитаны на крановые режимы работы при частоте вращения входного вала 600, 750 и 1000 об/мин для каждого режима.

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктораПередаточное число uМт, Н*мМасса редуктора, кгAwTAwПAwБ
ВК-35010, 14, 31.5, 5015007313013090
ВК-47520, 28, 50, 1122000215210160105
ВК-55018,31.5,71, 1252800279220190140

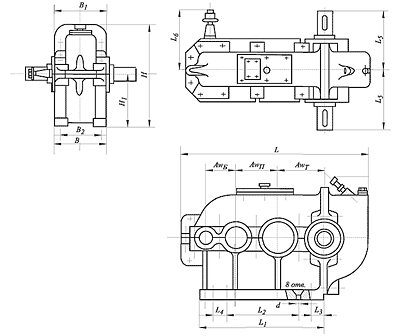

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 В B1 B2 H H1 d
ВК-350 558 280 185 50 180 197.5 220 220 185 298 160 17
ВК-475 790 482 200 50 80 260 242.5 250 255 215 458 220 17
ВК-550 880 557 320 50 70 280 257.5 280 285 245 488 235 17

Размеры концов валов

Размеры концов входных и выходных валов

Типоразмер редуктора Входной вал Выходной вал
d1 d2 d3 l l1 b h t d4 l2 t1 b1
ВК-350 30 35 28.9 88 60 8 7 4 35 55 38.5 10
ВК-475 40 50 35.9 110 82 10 9 5 65 110 65 18
ВК-550 40 50 35.9 110 82 10 9 5 80 110 85 22
