Цилиндрические редукторы

Предлагаем купить цилиндрические редукторы:

  • редукторы цилиндрические двухступенчатые
  • редуктор цилиндрический одноступенчатый
  • цилиндрический прямозубый редуктор
  • горизонтальный цилиндрический редуктор
  • редуктор двухступенчатый цилиндрический соосный
  • редуктор цилиндрический одноступенчатый горизонтальный
  • редуктор цилиндрический трехступенчатый

Двухступенчатый цилиндрический редуктор узкий горизонтальный общемашиностроительного применения типов 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Условия использования редукторов:

  • Тип нагрузки: постоянная/переменная, одного направления/реверсивная;
  • Вал вращается в оба направления без предпочтений (частота < 1800 об/мин.);
  • Редуктор адаптирован для работы в длительном режиме и с остановами;
  • Характер атмосферы: типы I и II (ГОСТ 15150-69), запыленность среды < 10 мг/куб.м.;
  • Климатич. варианты исполнения оборудования: У/Т — категории размещения 1…3, а также исполнения УХЛ/О — категория размещения 4 (ГОСТ 15150-69).

Двухступенчатый цилиндрический редуктор

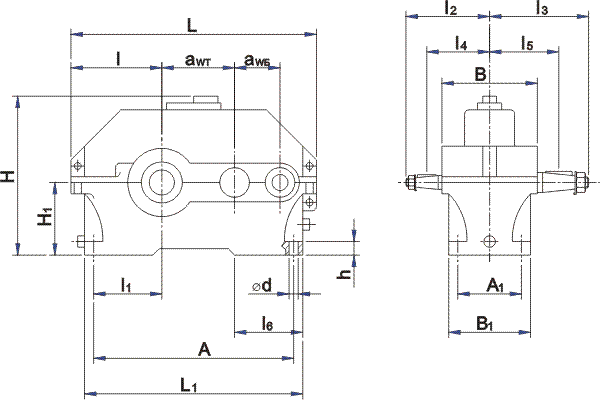

Габаритные и присоединительные размеры

Типоразмер

редуктора

Межосевые

расстояния

L L1 I I1 I2 I3 I4 I5 I6

H не

более

awвых awвх не более
1Ц2У-100 100 80 387 325 136 85 136 165 103 115 230
1Ц2У-125 125 80 450 375 160 106 145 206 112 136 272
1Ц2У-160 160 100 560 475 200 136 170 224 132 155 145 345
1Ц2У-200 200 125 690 580 243 165 212 280 160 190 186 425
1Ц2У-250 250 160 825 730 290 212 265 335 195 230 224 530

Типоразмер

редуктора

Н1 h A A1 B B1 d

чугун.

корп.

алюм.

корп.

1Ц2У-100 112 20±3 290 109 155 145 15
1Ц2У-125 132 22±3 335 125 175 165 19
1Ц2У-160 170 24±4 28±4 425 140 206 195 24
1Ц2У-200 212 30±4 515 165 243 230 24
1Ц2У-250 265 32±5 670 218 290 280 28

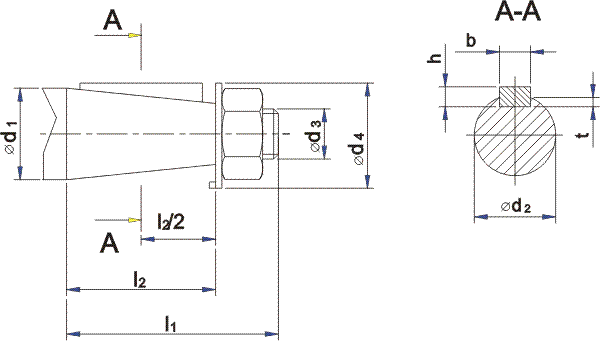

Размеры входных и выходных валов

Типоразмер

редуктора

Вал d1 d2 d3



d4 не

более





L1 L2 b h t
1Ц2У-100 Входной 20 18,2 М12х1,25 40 50 36 4 4 2,5
1Ц2У-125 20 18,2 М12х1,25 40 50 36 4 4 2,5
1Ц2У-160 25 22,9 М16х1,5 45 60 42 5 5 3,0
1Ц2У-200 30 27,1 М20х1,5 50 80 58 5 5 3,0
1Ц2У-250 40 35,9 М24х2,0 63 110 82 10 8 5,0
1Ц2У-100 Выходной 35 32,10 М20х1,5 50 80 58 6 6 3,5
1Ц2У-125 45 40,90 М30х2,0 75 110 82 12 8 5,0
1Ц2У-160 55 50,90 М36х3,0 88 110 82 14 9 5,5
1Ц2У-200 70 64,75 М48х3,0 100 140 105 18 11 7,0
1Ц2У-250 90 83,50 М64х4,0 130 170 130 22 14 9,0

Варианты сборки редукторов типа 1Ц2У

Пример условного обозначения редуктора типа 1Ц2У:

Редуктор 1Ц2У-250-40-12-Ц-У3 ТУ2-056-243-86:

Цилиндрический двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 250мм, номинальным передаточным числом 40, вариантом сборки 12, цилиндрическим концом тихоходного вала Ц, климатическим исполнением У и категорией размещения 3.

Для соединения редуктора с электродвигателем подойдут муфты типа FRC или муфты SKFтипа L, а также ременная передача с применением шкивов. Для соединения редуктора с исполнительным механизмом целесообразно применить муфты цепные или цепную передачу со звездочками.
